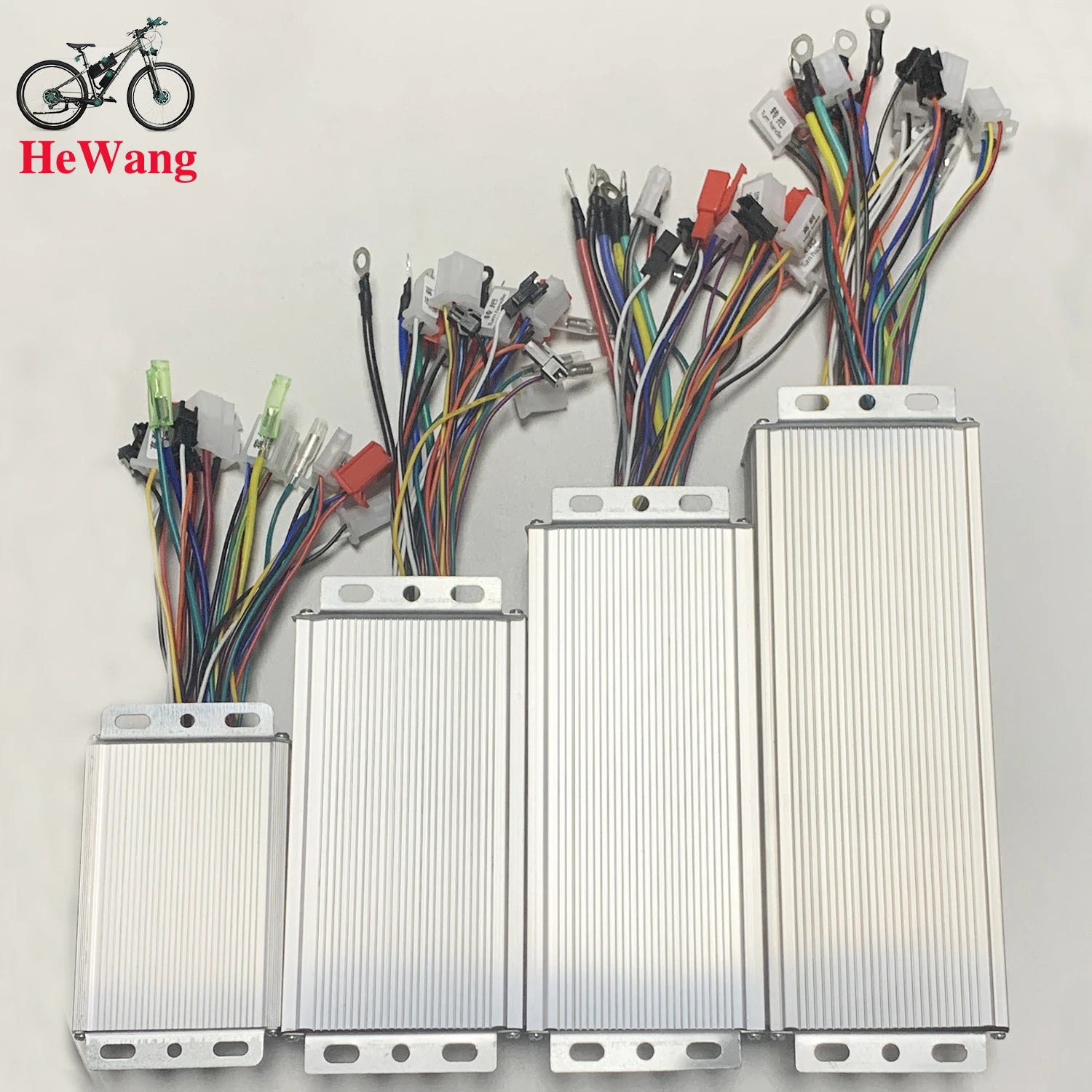

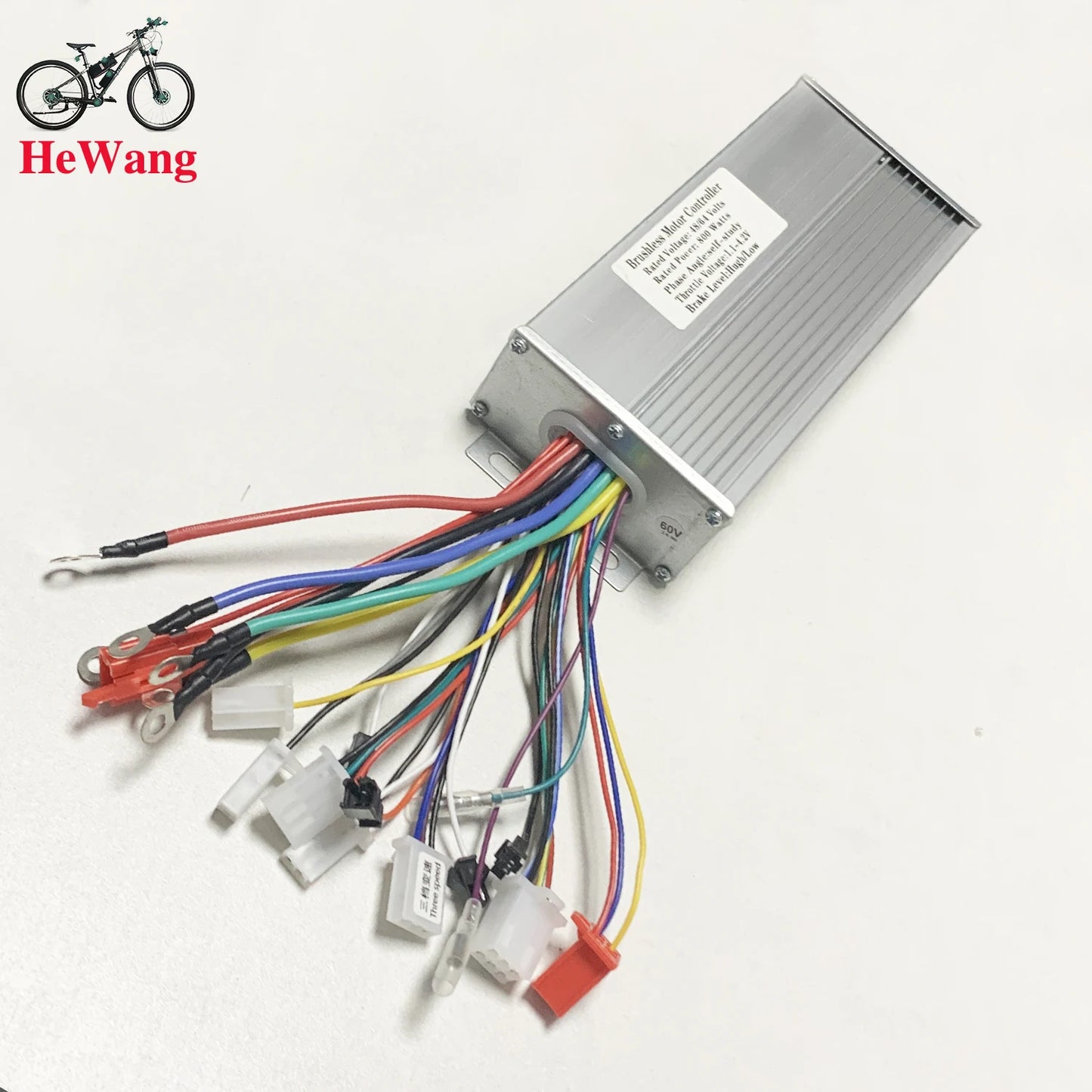

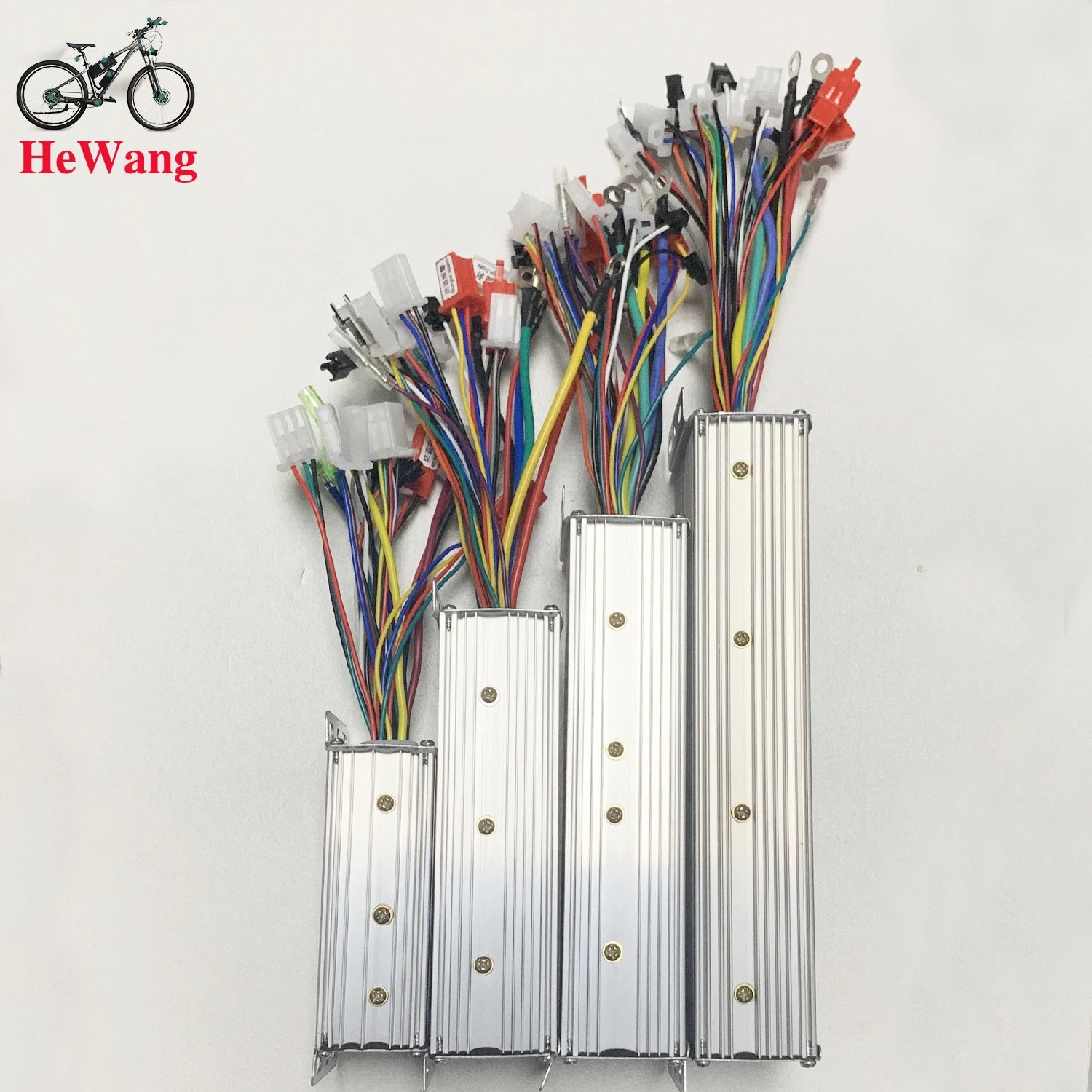

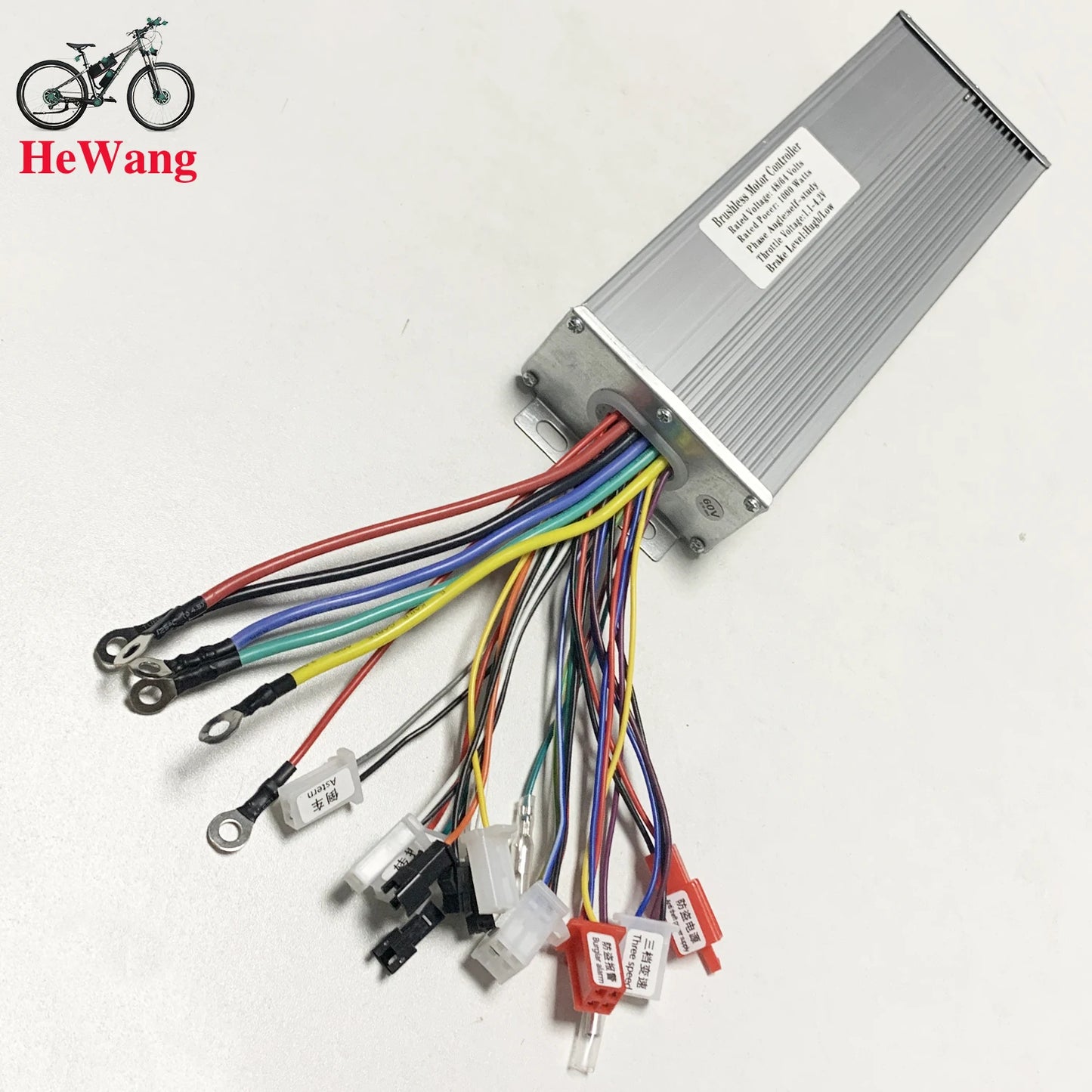

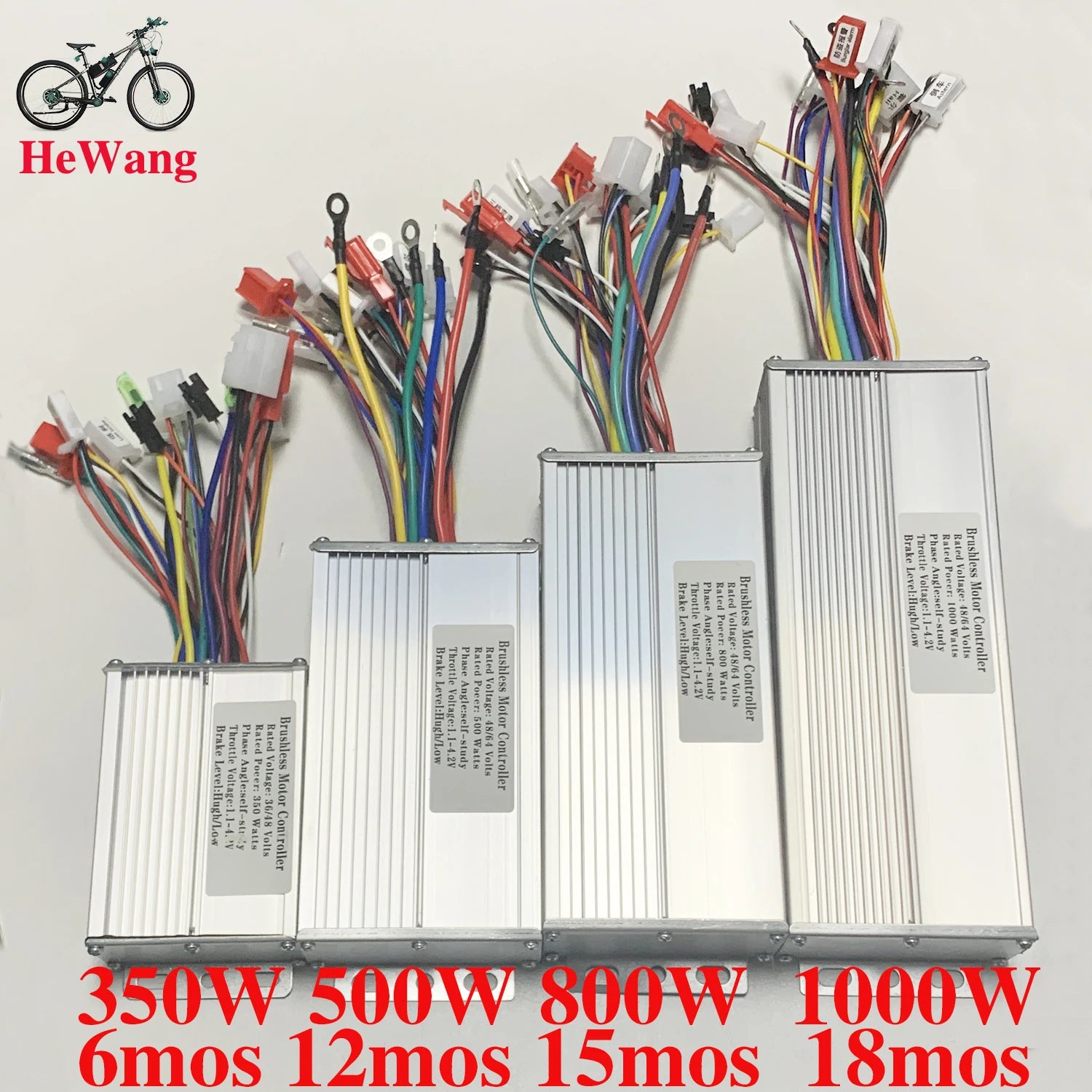

Contrôleur de vélo électrique à ondes carrées, double mode, 48V/64V 350W/500W/800W/1000W, contrôleur de moteur sans balais avec ligne d'auto-apprentissage pour scooters, voitures à batterie, véhicules électriques à trois roues

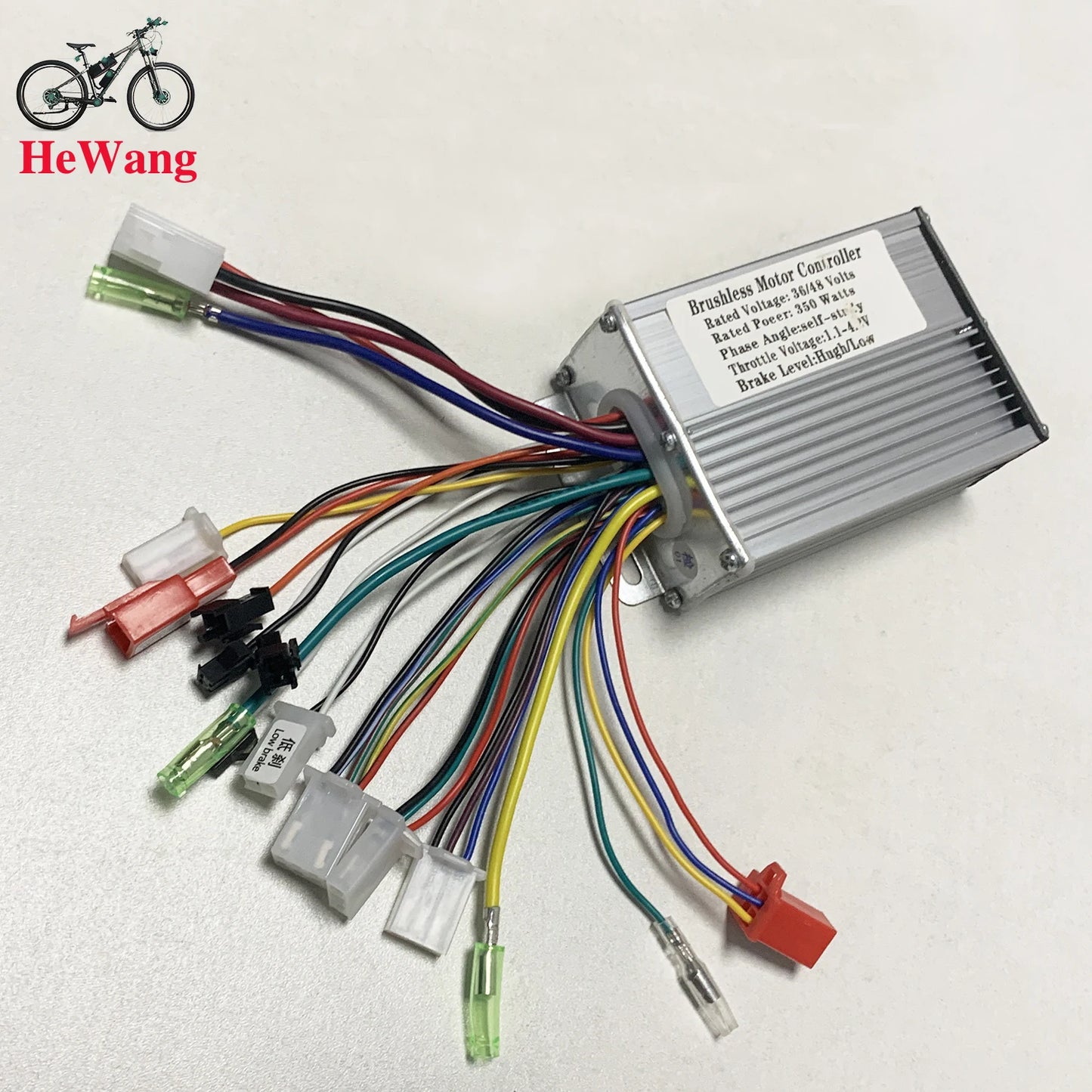

350W 48V-64V 6 mois

tension : 48 V/60 V/64 V

Puissance nominale : 350 W

Courant : 15-18A

Dimensions du boîtier : 10*6,5*3,3 cm

Tube MOS : 6 mosfets

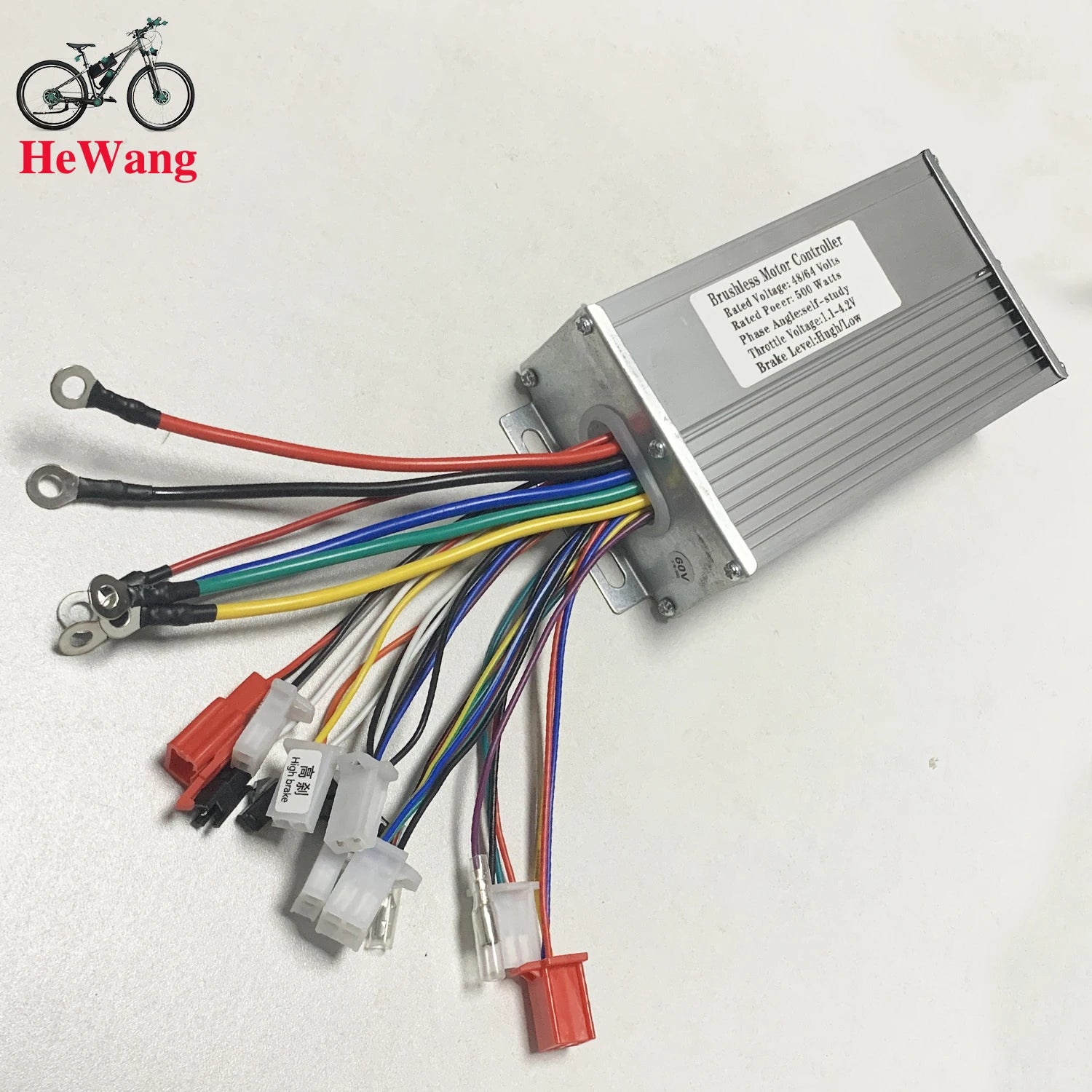

500W 48V-64V 12 mois

tension : 48 V/60 V/64 V

Puissance nominale : 500 W

Courant : 30A

Dimensions du boîtier : 15*8,5*4 cm

Tube MOS : 12 MOSFET

800W 48V-64V 15mois

tension : 48 V/60 V/64 V

Puissance nominale : 800 W

Courant : 35A

Dimensions du boîtier : 18,5*8,5*4 cm

Tube MOS : 15 mosfets

1000W 48V-64V 18 mois

tension : 48 V/60 V/64 V

Puissance nominale : 1000 W

Courant : 45A

Dimensions du boîtier : 21*8,5*4 cm

Tube MOS : HY3412, 18 mosfet

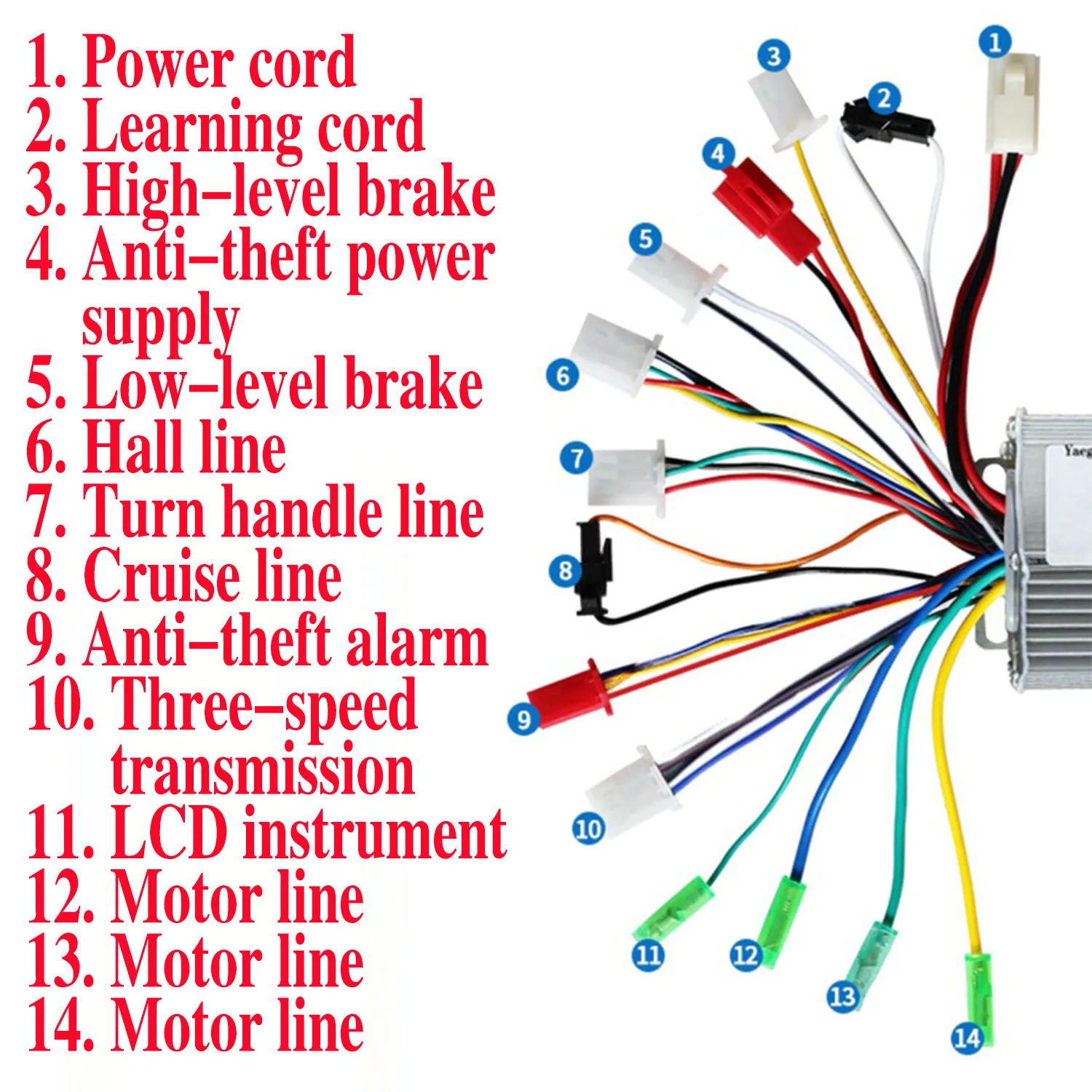

Schéma de ligne 6 mos de 350 W 48 V-64 V

1.Cordon d'alimentation

2.Cordon d'apprentissage

3.Frein de haut niveau

4.Alimentation antivol

5.Frein de niveau bas

6.Ligne de hall

7.Tourner la ligne de poignée

8.Ligne de croisière

9.Alarme antivol

10.Transmission à trois vitesses

11.Instrument LCD

12.Ligne de moteur

13.Ligne de moteur

14.Ligne de moteur

(500W 48V-64V 12 mos 800W 48V-64V 15 mos, 1000W 48V-64V 18 mos) Diagramme de ligne

1.Ligne de clé de serrure de porte électrique

2.Ligne positive de la ligne électrique

3.Ligne négative de la ligne électrique

4.Ligne inversée

5.Ligne d'instruments LCD

6.Ligne de transmission à trois vitesses

7.Ligne de croisière

8.Ligne de croisière

9.Bouton de réglage progressif à trois vitesses

10.Câble d'accélérateur

11.Ligne Hall du moteur

12.Ligne d'alarme antivol

13.Ligne de frein haute tension pour batterie

14.Ligne de frein de batterie faible

15.Ligne d'apprentissage

16.Ligne d'apprentissage

17.Ligne d'instruments à pointeur à effet Hall

18.Ligne de moteur

19.Ligne de moteur

20.Ligne de moteur

N°1

Connectez trois fils de moteur.(les fils du moteur n'ont pas de pôles positifs ou négatifs et peuvent être connectés arbitrairement). Connectez les trois fils du contrôleur aux trois fils du moteur du véhicule électrique.

N°2

Veuillez connecter le cordon d'alimentation (fil rouge épais pour le pôle positif, fil noir épais pour le pôle négatif) et le fil de verrouillage de l'interrupteur (fil rouge fin) du contrôleur aux pôles positif et négatif de l'alimentation du véhicule électrique, respectivement.

N°3

Ligne d'apprentissage Tout d'abord, veuillez insérer ensemble une paire de fils d'apprentissage blancs du contrôleur, puis branchez la clé d'alimentation et allumez l'alimentation pour observer si le moteur tourne :1.si le moteur tourne vers l'avant, cela indique que l'apprentissage est terminé, veuillez débrancher les fils d'apprentissage,2.si le moteur tourne en marche arrière, débranchez le fil d'apprentissage et réinsérez-le.Attendez que le moteur tourne vers l'avant avant de débrancher le fil d'apprentissage.

N°4

Ligne Hall Ce produit dispose de 5 fils de connexion et d'un connecteur pour le fil Hall.

S'il y a une sensation de tremblement lorsqu'il est connecté à Hall, cela indique que ce produit peut démarrer sans Hall. Si le Hall du moteur (capteur) est endommagé, il est recommandé de ne pas connecter le Hall.

N°5

Veuillez connecter le fil de la poignée de ce contrôleur (le fil rouge est le pôle positif, le fil noir est le pôle négatif et le fil vert est le fil de signal) et le fil de la poignée du véhicule électrique en conséquence.

Après avoir effectué les cinq étapes ci-dessus, le véhicule électrique peut fonctionner normalement.

Veuillez installer vous-même les autres fonctions requises.

N°6

Freins fins violets de haut et de bas niveau Le contrôleur dispose à la fois d'une ligne jaune séparée pour le freinage de haut niveau et d'une ligne noire et blanche pour le freinage de bas niveau.Le freinage de haut niveau et le freinage à faible niveau se distinguent par la tension de freinage.si la tension de freinage dépasse 5 V, un freinage de haut niveau est utilisé.si la tension de freinage est inférieure à 5 V.Utiliser un freinage de faible intensité.Les niveaux haut et bas ont pour effet de freiner la panne de courant.

N°7

Ligne d'instrument Le câble d'instrument est un fil vert fin séparé, adapté aux instruments de type pointeur.s'il s'agit d'un instrument LCD.veuillez choisir avec soin, car il peut y avoir des incompatibilités.

N°8

Itinéraires de patrouille Le régulateur de vitesse est divisé en régulateur de vitesse automatique (l'insertion de la ligne de croisière est suffisante) et régulateur de vitesse à bouton (deux boutons sortent et sont connectés à la ligne de croisière)

N°9

Connecté à une ligne à trois vitesses. La ligne à trois vitesses est bleu marron noir, avec des courts-circuits bleus et noirs indiquant une vitesse élevée, des courts-circuits marron et noirs indiquant une vitesse faible, et les véhicules électriques sont par défaut à vitesse moyenne.

N°10

Connecté à la fonction d'alarme antivol. La ligne de fonction antivol se compose de deux jeux de câbles : l'alimentation antivol et le signal antivol.Parmi eux, la ligne rouge et noire de l'alimentation antivol représente les pôles positifs et négatifs de la batterie, tandis que la ligne rouge du signal anti-vol représente le fil de verrouillage de l'interrupteur, le revêtement jaune représente le fil de signal de roue. , et la ligne bleue représente le fil de signal antivol.

N°11

Fonction inverse La fonction inverse est un circuit fermé qui peut être remplacé selon ses propres besoins.Court-circuitez les lignes noires et grises de la ligne inverse des fenêtres pour inverser

N°12

Instrument LCD
